卡特 C15 柴油發動機總成缸套概述

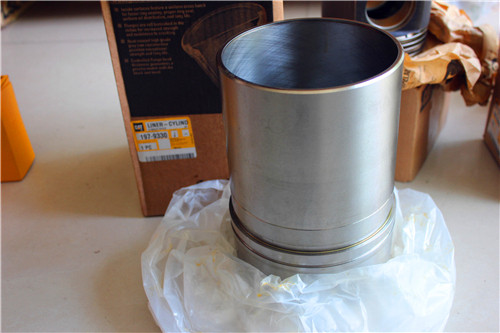

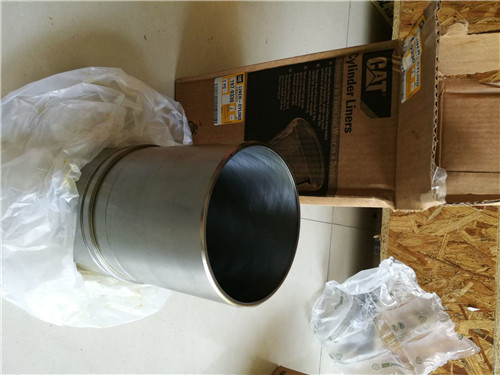

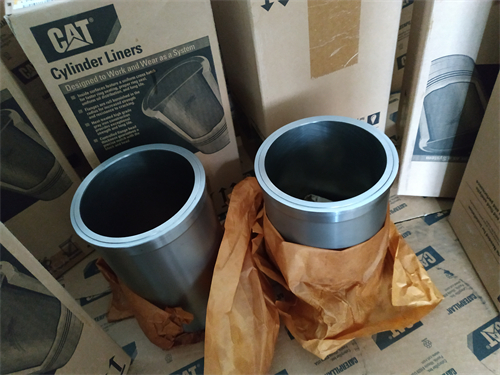

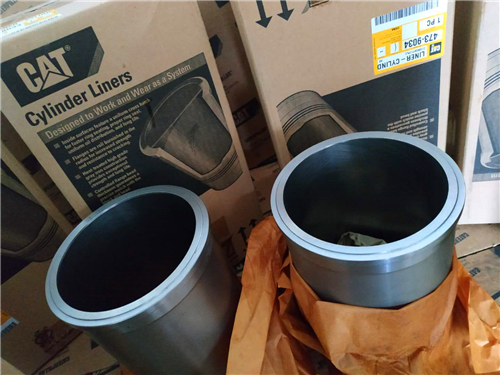

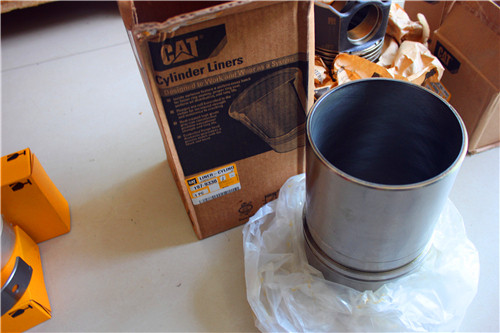

缸套的結構特點
卡特 C15 柴油發動機總成缸套具備獨特的結構特點，這些特點從材料、制造工藝到各部分的細節設計，都對其性能產生了深遠影響。
首先，從材料方面來看，卡特 C15 缸套多采用高強度合金材料，例如部分型號采用經過熱處理的高等級灰口鑄鐵結構。像零件號為 197-9322 的缸套，這種材料選擇為其帶來了出色的抗磨損性能和承載能力，使其能夠在發動機長期運轉、承受活塞反復摩擦以及高溫、高壓燃?xì)庾饔玫那闆r下，依然保持良好的狀態，極大地延長了使用壽命。而且，鑄鐵本身具備良好的熱穩定性，有助于在發動機工作過程中應對溫度變化，防止因熱脹冷縮導致的結構變形等問題。
在制造工藝上，有著精密的加工流程。其經過精密的尺寸控制，確保與發動機氣缸體能夠完美配合。例如，制造公差被嚴格把控，以此實現完美的圓形鉆孔，這不僅有利于高效地控制機油，還能確保缸套適配卡特 C15 發動機缸體，使活塞在缸套內的運動更為順暢，減少摩擦和磨損。同時，嚴格的熱處理工藝也是關鍵環節，通過熱處理，缸套的硬度得以提高，進一步增強了其耐磨性和耐久性，讓缸套在惡劣的工況下也能穩定發揮作用。

再看各部分的設計細節，缸套的內表面帶有均勻的交叉圖案，這一設計有著重要意義。從潤滑角度來講，它能夠幫助更快地放置活塞環，并且在選擇正確的密封圈后，可以實現均勻的機油分布，讓活塞與缸套之間時刻保持良好的潤滑狀態，減少干摩擦，降低磨損風險，進而延長整個缸套以及活塞組件的使用壽命。而缸套的法蘭部分也有著精心的處理，法蘭半徑經過滾筒拋光，這一工藝可提高法蘭的強度并增強其抗裂度，使得缸套在安裝到發動機缸體上后，能夠穩定地承受來自活塞運動以及燃燒壓力等各方面的作用力。并且，其控制的法蘭頭厚度可保證與缸體和缸蓋精準匹配，確保整個發動機燃燒室結構的密封性，防止燃?xì)庑孤?，為發動機的高效穩定運行奠定基礎。
此外，部分卡特 C15 缸套在制造過程中還采用了環保涂層，這不僅有助于減少摩擦噪音，讓發動機在運行過程中更加安靜平穩，而且從環保角度出發，能夠降低排放，符合當下對機械設備環保性能的要求。
缸套在發動機中的重要作用
在卡特 C15 柴油發動機中，缸套扮演著不可或缺的重要角色，承擔著諸多關鍵功能，對發動機的整體性能和正常運行起著至關重要的保障作用。
其一，缸套為活塞提供了穩定的工作環境?；钊诎l(fā)動機運行時需要進行高速的往復運動，而缸套作為其運動的 “軌道”，憑借自身精確的尺寸、光滑的內表面以及良好的結構強度，確保活塞能夠沿著既定的方向平穩地運動。倘若沒有缸套或者缸套出現問題，比如磨損嚴重導致內表面不平整，活塞在運動過程中就會產生晃動，這不僅會加劇活塞與缸套自身的磨損，還可能引發活塞與缸壁之間的碰撞，進而損壞活塞環等相關部件，嚴重影響發動機的正常運轉。

其二，缸套對保證氣缸的密封性起著關鍵作用。在發動機的工作循環中，氣缸內需要形成良好的密封環境，以確保燃油能夠在燃燒室中充分燃燒，產生足夠的動力推動活塞做功。缸套與活塞、缸蓋相互配合，構成了一個相對密封的空間，防止燃燒室內的高溫、高壓燃?xì)庑孤┑桨l(fā)動機的其他部位。一旦出現密封不良的情況，燃?xì)庑孤?huì)使得發動機的壓縮比降低，導致動力輸出下降，燃油經濟性變差。例如，在實際應用中，如果缸套出現裂紋或者活塞環與缸套之間的間隙因磨損而增大，就容易出現燃?xì)庑孤┑膯?wèn)題，使得發動機出現動力不足、油耗增加等現象，甚至可能無法正常工作。
其三，缸套對發動機的動力輸出和整體性能有著深遠影響。優質的缸套能夠有效減少活塞運動過程中的摩擦阻力，使得活塞在做功過程中能夠更高效地將燃?xì)獾膲毫D(zhuǎn)化為機械能，從而保障發動機穩定且強勁的動力輸出。而且，由于缸套具備良好的散熱性能，它可以及時將活塞及自身吸收的熱量傳遞出去，避免發動機因過熱而出現故障，維持發動機在適宜的工作溫度范圍內運行，有助于提高發動機各部件的可靠性和耐久性，進而提升整個發動機的使用壽命和性能表現。例如，在一些長時間高負荷運轉的工程機械設備中，卡特 C15 發動機的缸套能夠持續穩定工作，保障設備的正常施工，充分體現了其對發動機性能的重要支撐作用。
總之，缸套在卡特 C15 柴油發動機中猶如基石一般，其性能的優劣直接關系到發動機能否高效、穩定、可靠地運行，是保障發動機整體性能和使用壽命的關鍵部件之一。

缸套突出量異常的影響
對發動機運行的直接影響
缸套突出量出現異常時，會給卡特 C15 柴油發動機的正常運行帶來諸多不良影響。
首先，容易導致活塞環偏磨。例如，當缸套突出量過大，活塞在上下運動過程中，其活塞環與缸套的接觸角度和壓力分布就會發生改變，不再是均勻受力，使得活塞環在某一側受到的摩擦力增大，久而久之便會出現偏磨現象。就像在一些實際使用案例中，由于缸套長期工作后出現局部磨損，導致突出量不均，活塞環相應的磨損痕跡一側明顯比另一側嚴重，這不僅降低了活塞環的密封性能，還會使其使用壽命大打折扣。
其次，可能引發機械敲缸現象。正常情況下，活塞與缸套之間有著合理的配合間隙，活塞在缸套內能夠平穩地做往復運動。然而一旦缸套突出量異常，比如缸套上部出現凸臺，當活塞運行到上止點附近時，就容易與這個凸臺發生碰撞，從而產生清脆且有節奏的金屬敲擊聲，也就是機械敲缸聲。特別是在發動機怠速或者低溫啟動時，這種敲擊聲會更加明顯，隨著發動機溫度升高，雖然有時聲音可能會減弱，但依然對發動機的正常運行造成了隱患，長期如此還會進一步損壞活塞、連桿等相關部件。
再者，缸套突出量異常會影響氣缸與活塞環之間的氣密性。缸套和活塞環配合是保證燃燒室密封的關鍵環節，突出量不合適時，二者之間的間隙會出現變化，原本緊密貼合的狀態被打破，使得燃燒室內的高溫、高壓燃?xì)馊菀仔孤┑角S箱等其他部位。這樣一來，發動機的壓縮比就會降低，燃?xì)鉄o(wú)法充分燃燒，進而導致動力輸出下降，燃油經濟性變差，車輛或者設備會出現動力不足、油耗增加等問題，影響正常的工作和使用。

引發的其他相關故障
缸套突出量異常所帶來的危害不僅僅局限于對發動機運行的直接影響，還會引發一系列其他相關故障，給發動機的整體性能和使用壽命帶來嚴重挑戰。
從油耗方面來看，由于缸套突出量異常致使氣密性變差，燃燒氣體泄漏，發動機為了維持正常的動力輸出，就需要消耗更多的燃油來進行補償。原本能夠充分燃燒做功的燃油，因?yàn)樾孤┒鵁o(wú)法有效轉化為機械能，就造成了燃油的浪費，使得油耗明顯增加。比如在一些工程機械上配備的卡特 C15 發動機，如果缸套突出量出現問題，在同樣的工作量下，燃油的消耗量會比正常情況高出不少，增加了使用成本。
在發動機功率方面，突出量異常導致的氣密性破壞以及活塞環偏磨、機械敲缸等問題，都會讓發動機的動力輸出大打折扣。燃燒不充分使得燃?xì)獾哪芰坎荒芨咝У剞D(zhuǎn)化為機械能，活塞運動受阻也無法正常傳遞動力，整體上發動機的功率就會下降。像一些需要發動機提供穩定強勁動力的場合，如大型運輸車輛爬坡或者礦山開采設備作業時，功率下降會直接影響到工作效率，甚至可能無法完成相應的任務。
而且，這些異常情況長期存在還會極大地縮短發動機的使用壽命。機械敲缸產生的沖擊力會使活塞、連桿、曲軸等部件承受額外的負荷，容易造成這些部件的變形、磨損加劇甚至損壞；活塞環偏磨后密封性能下降，不僅影響動力，還會讓更多的雜質進入燃燒室等部位，進一步加劇磨損；燃燒氣體泄漏引發的發動機過熱等問題，也會對發動機內部的各個零部件造成損傷。綜合起來，發動機各部件的可靠性降低，故障頻發，最終使得發動機的整體使用壽命明顯縮短，需要提前進行維修或者更換，增加了設備的維護成本和停機時間

缸套突出量的標準范圍

不同應用場景下的標準
卡特 C15 柴油發動機憑借其出色的性能，在眾多領域都有著廣泛應用，而在不同的工況以及設備應用場景中，缸套突出量的標準范圍也存在一定差異。
在農業領域，像農用拖拉機這類設備，卡特 C15 發動機常處于中低負荷運行狀態，并且工作環境相對較為開闊，散熱條件較好。對于這種應用場景，缸套突出量一般要求在 0.05 - 0.08mm 之間。這是因?yàn)樵谶@樣的工況下，發動機的運轉相對平穩，較小的突出量既能保證氣缸的密封性，使燃油充分燃燒以提供足夠的動力用于農田作業，又能減少活塞環等部件的異常磨損，延長發動機的維護周期，適應農業生產中長時間、周期性使用的特點。
而在建筑行業，例如起重機、裝載機等設備所搭載的卡特 C15 發動機，由于經常要應對重載啟動、頻繁啟停以及長時間高負荷運轉的情況，缸套突出量的標準范圍會適當放寬一些，通常在 0.08 - 0.12mm。這是考慮到在高負荷工況下，發動機內部的溫度、壓力變化劇烈，適當增加突出量有助于維持氣缸與活塞環之間的良好密封，防止燃?xì)庑孤?，確保發動機在高強度的吊運、裝卸等作業中能夠穩定輸出動力，避免因動力不足而影響施工效率。
在采礦領域，像露天運輸設備、碎石機等配備的卡特 C15 發動機，工作環境極為惡劣，存在大量粉塵、震動等不利因素，且發動機往往處于持續高負荷甚至超負荷運行狀態。此時，缸套突出量的標準范圍會調整至 0.10 - 0.15mm。較大的突出量可以更好地抵抗惡劣環境對發動機密封性造成的破壞，保障燃燒室內的高壓燃?xì)饽軌虺浞肿饔糜诨钊?，推?dòng)其做功，滿足采礦作業中對大功率、高扭矩輸出的要求，同時也能在一定程度上抵消因頻繁震動導致的部件相對位移對缸套密封性能的影響。

這些不同應用場景下標準范圍的制定，有著多方面的考量因素。從發動機自身的性能需求來看，要保證動力輸出穩定且高效，就需要根據不同工況下的溫度、壓力、負荷變化，來確定合適的缸套突出量，以維持良好的氣密性和活塞運動狀態。從設備的使用特點出發，像農業設備注重長時間穩定運行、建筑設備強調重載時的即時動力響應、采礦設備則需要應對極端惡劣條件下的持續作業，所以針對這些特點來制定相應的缸套突出量標準，能夠最大程度地發揮卡特 C15 發動機的優勢，保障設備正常運轉，減少故障發生概率，提高設備的整體可靠性和使用壽命。
超出標準范圍的判斷方法
判斷卡特 C15 柴油發動機缸套突出量是否超出標準范圍，可以通過多種方式來進行，下面為大家詳細介紹。
外觀觀察是一種較為直觀的初步判斷方法。首先，可以查看缸套與氣缸體的結合部位，如果發現缸套邊緣有明顯的變形、裂紋或者磨損痕跡，尤其是在缸套上端面周圍，出現不平整、凸起或凹陷等異常情況，那么很可能缸套突出量存在問題。例如，當缸套突出量過大時，在缸套與氣缸體銜接處可能會看到因承受過大壓力而產生的細微裂紋，或者出現局部金屬被擠壓變形的跡象；若突出量過小，則可能觀察到缸套與氣缸體之間存在縫隙，不夠緊密貼合。
此外，觀察活塞環的磨損情況也能輔助判斷。正常情況下，活塞環與缸套內壁均勻接觸，磨損痕跡相對較為均勻。但如果缸套突出量異常，活塞環的磨損就會出現偏磨現象，比如某一側的活塞環磨損明顯比另一側嚴重，有較深的劃痕或者磨薄的區域，這往往意味著缸套突出量的改變導致活塞環受力不均，進而反映出缸套突出量可能超出了標準范圍。
簡單的測試手段同樣能幫助我們進行判斷。一種常用的方法是使用直尺和厚薄規進行測量。在發動機停機且冷卻狀態下，將直尺水平放置在氣缸體上平面，然后用厚薄規測量缸套上端面與直尺之間的間隙，在不同位置多測幾個點，取平均值后與標準的突出量范圍進行對比。如果測量值超出了對應應用場景下的標準范圍，那就說明缸套突出量存在異常。
還可以借助百分表來進行更為精確的測量。把百分表安裝在磁性表座上，并固定在發動機缸體的合適位置，使百分表的表頭垂直抵觸在缸套上端面，然后緩慢轉動曲軸，讓活塞運動到上止點等關鍵位置，觀察百分表的指針讀數變化，通過在多個缸套上進行同樣操作并對比數據，來判斷各缸套突出量是否符合標準，以及是否存在突出量偏差過大的問題。
同時，當發動機出現一些異常表現時，也需要重點懷疑缸套突出量的情況。例如，若發動機在運行過程中出現機械敲缸聲，也就是能聽到有節奏的清脆金屬敲擊聲，特別是在活塞運動到上止點附近時聲音更為明顯，這很可能是由于缸套突出量過大，導致活塞與缸套上異常突出的部位發生碰撞所致。而且，當出現動力不足、油耗明顯增加的現象時，也有可能是缸套突出量異常致使氣缸與活塞環之間的氣密性變差，燃燒室內的燃?xì)鉄o(wú)法充分燃燒并做功，使得發動機功率下降，為了維持運轉就會消耗更多燃油，所以這時要考慮對缸套突出量進行檢查。另外，如果發動機出現冒黑煙、白煙等排氣異常情況，也可能與缸套突出量不合適，影響了燃燒效果和排氣過程有關，同樣需要排查缸套突出量是否超出標準范圍。

缸套突出量的測量方法
常用測量工具介紹
在對卡特 C15 柴油發動機總成缸套突出量進行測量時，有幾種常用的測量工具，它們各自有著獨特的工作原理以及相應的測量精度，下面為大家詳細介紹。
首先是百分表，它是一種精度較高的量具。其工作原理是通過內部的齒輪傳動機構，將測桿的直線位移轉化為指針的角位移，并在表盤上顯示出來。當測桿接觸到被測物體表面并產生微小位移時，內部的傳動系統就會帶動指針轉動，從而可以精確讀出位移量。百分表的測量精度通常能達到 0.01mm，這使得它在測量缸套突出量這種需要較為精確數值的工作中能發揮很好的作用，能夠較為精準地反映出突出量的細微變化。
千分尺也是常用工具之一，它利用螺旋副傳動原理，通過旋轉測微螺桿，使螺桿沿著固定套管上的螺距移動，進而實現對被測物體尺寸的測量。其測量精度可高達 0.001mm，比百分表更為精確，對于對精度要求極高的缸套突出量測量來說，千分尺可以提供更細致準確的數據，幫助我們更好地判斷缸套突出量是否符合標準。
還有專用的缸套突出量檢測裝置，這類裝置往往是根據發動機缸套的特點專門設計制造的。其工作原理通常是基于機械接觸式或者光學感應等方式，來獲取缸套突出部分相對氣缸體頂面的高度差值。例如有些檢測裝置通過將探頭放置在特定位置，利用感應元件將高度差轉化為電信號，再經過處理后在顯示屏上顯示出突出量數值。其測量精度依據不同的設計和制造水平有所差異，但一般也能達到較高的精度要求，能很好地滿足卡特 C15 柴油發動機缸套突出量測量的需求。
此外，直尺和厚薄規也會在一些初步判斷或者輔助測量的環節中被用到。直尺提供一個基準平面，厚薄規則可以測量直尺與缸套上端面之間的間隙，二者配合使用，雖然精度相對前幾種工具稍低，但操作簡單方便，可作為初步排查或者在一些對精度要求不是特別高的場合使用。
具體測量步驟詳解
測量卡特 C15 柴油發動機總成缸套突出量需要遵循嚴謹?shù)牟襟E，以下為大家詳細闡述整個操作流程，包括前期準備、使用工具測量以及數據記錄和整理等環節，方便大家能夠按步驟準確操作。
前期準備工作：
發動機的拆解：首先要確保發動機處于停機且冷卻的狀態，然后按照卡特 C15 發動機的維修手冊要求，逐步拆卸掉與缸套測量相關部位的外部零部件，例如進排氣管道、氣門室蓋等，以便能夠順利接觸到缸套所在位置。在拆卸過程中，要妥善保管好各個零部件，避免丟失或者損壞，同時可以對拆卸順序等做好記錄，方便后續的安裝還原。
清潔工作：使用干凈的擦拭布以及適當?shù)那鍧崉瑢?duì)氣缸體和缸套表面進行仔細清潔，去除油污、灰塵以及其他雜質等，因?yàn)檫@些雜質如果附著在表面，可能會影響測量工具與缸套的接觸精度，進而導致測量結果出現偏差。尤其要重點清潔缸套的上端面以及與氣缸體的結合部位，保證測量位置干凈整潔。

使用工具進行測量的具體操作流程：
直接測量法（以百分表為例）：
首先把帶百分表的凸出高度檢具在對表平板校準對零（也可在機體頂面靠近缸套處對零），確保百分表指針能夠準確反映出測量的位移變化量。在校準過程中，要嚴格按照檢具的使用說明操作，保證零位準確。
將百分表的表頭垂直指向氣缸套臺階面，輕輕接觸但不要施加過大壓力，防止損壞表頭或者使缸套產生位移。然后緩慢移動百分表或者轉動曲軸（如果需要模擬活塞運動狀態下的測量），觀察百分表指針的讀數變化，這個讀數變化量就是該點凸出氣缸體頂面的高度。在不同的缸套上以及每個缸套的多個位置（如圓周方向均勻選取幾個點）進行重復測量，以獲取更全面準確的數據。
間接測量法（以鉛片或鉛絲檢測法為例）：
按照前面介紹的發動機裝配步驟，先將氣缸套安裝到氣缸體上，然后將設有測量孔的模擬氣缸蓋密封墊安放到氣缸體的頂部，要確保測量孔位于氣缸套和氣缸體相交處的上方，并且模擬氣缸蓋密封墊的安裝位置準確、貼合緊密。模擬氣缸蓋密封墊間隔設有與氣缸套數目等同的氣缸墊孔，每一氣缸墊孔位于每一氣缸套的上方，氣缸墊孔的面積與氣缸套的頂部截面積相同，同時其上還設有螺栓孔，螺栓孔圍繞氣缸墊孔間隔設置。
將等厚的檢測體（如鉛片或鉛絲，且最好為原生鉛制成，厚度大于模擬氣缸蓋密封墊的厚度）放入模擬氣缸蓋密封墊的測量孔中，此時，檢測體的相對兩端分別位于氣缸體和氣缸套的頂部。注意放入時要保證檢測體放置平穩，沒有彎折等情況。
在氣缸體的頂部安裝氣缸蓋，使模擬氣缸蓋密封墊位于氣缸體和氣缸蓋之間，按照規定的力矩?cái)Q緊氣缸蓋的螺栓，并保載 10 - 20 分鐘（例如保載 10 分鐘），讓各部件在模擬實際裝配的壓力狀態下充分貼合。之后再拆卸氣缸蓋并小心取出檢測體。
最后使用數顯千分尺分別測量檢測體相對兩端的厚度，兩端的厚度差即為氣缸套凸出氣缸體的高度。同樣，要對每個缸套對應的檢測體都進行準確測量，并做好相應記錄。
測量后的數據記錄和整理：
準備專門的記錄表，將每個缸套在不同測量位置或者采用不同測量方法所得到的數據都詳細記錄下來，包括測量位置、測量工具、測量數值等信息。對于多次測量的數據，可以計算平均值等統計數值，以便更直觀準確地分析缸套突出量的情況。同時，將測量數據與卡特 C15 發動機缸套突出量的標準范圍進行對比，判斷是否存在突出量異常的情況，如果有異常，要進一步分析原因或者采取相應的處理措施。

不同測量方法的優缺點對比
在卡特 C15 柴油發動機總成缸套突出量的測量中，不同的測量方法有著各自的優缺點，了解這些特點有助于我們根據實際情況選擇最為合適的測量手段，以下為大家進行對比分析。
直接測量法（如使用百分表）的優點：
操作相對簡單直觀：只要將百分表校準好，然后將表頭對準缸套臺階面進行測量即可，不需要復雜的裝配或者輔助操作，技術人員能夠較快上手操作，對于一些簡單的初步檢測或者現場應急檢測等情況比較適用。
能實時獲取數據：在測量過程中，可以直接通過百分表的指針讀數變化實時觀察到突出量的數值情況，便于及時發現異常點，并且可以根據需要隨時在不同位置進行測量，靈活性較高。
直接測量法的缺點：
模擬實際裝配狀態困難：這種方法往往只能在自由狀態下測量，很難模擬缸套在實際裝配后，受到氣缸蓋壓緊以及發動機運行時各種力的作用下的真實突出量情況，所以測量結果可能與實際運行中的突出量存在一定偏差，對于精確判斷發動機實際工況下的缸套狀態有一定局限性。
對測量人員操作要求較高：需要測量人員準確地將百分表表頭垂直于缸套臺階面，并且在移動測量過程中保持穩定和正確的操作姿勢，否則容易因人為因素導致測量誤差，比如表頭歪斜、施加壓力不均勻等情況都會影響測量精度。
間接測量法（如鉛片或鉛絲檢測法）的優點：
更接近實際裝配環境：通過模擬氣缸蓋密封墊和檢測體來代替發動機氣缸墊進行模擬發動機各零部件裝配的實際環境，可以在不影響相關聯接件原有結構的條件下，間接測得氣缸套凸出高度，所得到的數據更能反映發動機實際運行時缸套的突出情況，對于精準評估缸套狀態很有幫助。
測量精度有保障：尤其是配合數顯千分尺等高精度測量工具來測量檢測體兩端的厚度差時，能夠獲得較為精確的突出量數值，對于對精度要求高的檢測工作，比如發動機研發、故障深度排查等場景較為適用。
間接測量法的缺點：
操作相對繁瑣復雜：需要進行較多的部件安裝、拆卸以及準備特定的模擬密封墊和檢測體等工作，整個操作流程耗時較長，而且在操作過程中任何一個環節出現失誤，比如模擬密封墊安裝不到位、檢測體放置不準確等，都可能影響最終的測量結果。
對設備和材料有一定要求：需要有符合要求的模擬氣缸蓋密封墊，并且檢測體的材質（如原生鉛）、尺寸等都有相應標準，同時還需要配備高精度的測量工具（如數顯千分尺），這在一定程度上增加了測量成本和對測量條件的限制，如果缺乏相應的設備和材料，就難以實施這種測量方法。

缸套突出量異常的解決措施
輕微異常的調整方法
當卡特 C15 柴油發動機總成缸套突出量出現輕微超出標準范圍的情況時，可通過一些相對簡單的調整方法來進行修正，以下為大家介紹幾種常用且有效的方式及其操作注意事項。
添加墊片調整法
如果缸套突出量稍小于標準范圍，可考慮添加合適厚度的墊片來增加突出量。首先，要選擇材質合適的墊片，一般來說，應選用耐高溫、高強度且具有良好平整度的金屬墊片，例如不銹鋼墊片，其具備良好的機械性能和抗腐蝕能力，能適應發動機內部的惡劣工作環境。在選擇墊片厚度時，需根據突出量與標準范圍的差值來精準確定，比如突出量比標準下限少 0.02mm，那就可挑選厚度接近 0.02mm 的墊片。
操作時，要先將發動機缸蓋等相關部件拆卸下來，使缸套頂部完全暴露，然后把墊片平穩地放置在缸套與缸體之間對應的位置上，注意墊片的放置要確保完全覆蓋且貼合緊密，避免出現局部翹起等情況，否則會影響后續的安裝以及缸套突出量的準確性。在安裝回缸蓋等部件時，要按照規定的力矩?cái)Q緊螺栓，可使用力矩扳手按照由內向外、對角交叉的順序逐步擰緊，保證各部位受力均勻，防止因擰緊力矩不均導致缸套變形，進而影響突出量以及整個發動機的密封性和正常運行。
微調安裝位置調整法
對于缸套突出量稍超出標準上限的情況，可嘗試微調缸套的安裝位置來進行修正。在進行微調前，需要先將缸套拆卸下來，仔細檢查缸套與缸體的配合面，確保其清潔無雜質、無損傷，如有雜質需用干凈的擦拭布和清潔劑清理干凈，若存在損傷則要評估損傷程度，輕微損傷可進行適當打磨修復，嚴重?fù)p傷可能需要更換缸套。
重新安裝缸套時，可通過改變缸套放入缸體的角度或者稍許調整其嵌入深度來微調突出量。例如，若缸套突出量超出標準 0.03mm 左右，可以嘗試將缸套在安裝時相對初始位置稍微旋轉一定角度后再緩緩壓入缸體，然后使用測量工具再次測量突出量看是否符合標準。不過，在操作過程中要格外小心，動作務必輕柔，避免因用力不當造成缸套或者缸體的損壞，同時每次調整后都要進行準確測量，防止過度調整使得突出量出現反向偏差。
此外，無論是哪種調整方法，在完成調整后，都需要再次對缸套突出量進行精確測量，并且要啟動發動機進行試運行，觀察發動機的運行狀態，包括是否有異常聲響、動力輸出是否正常、油耗是否在合理范圍等，以此來驗證調整措施是否有效，確保發動機能夠穩定、可靠地運行。
嚴重異常的維修或更換建議
當卡特 C15 柴油發動機總成缸套突出量出現嚴重異常時，往往需要采取更為深入的維修手段或者直接更換缸套，以下是關于這方面的相關建議，涵蓋了從配件選擇到維修、更換后的調試與檢驗等關鍵環節，以保障發動機恢復正常性能。
缸套配件的選擇
適配性考量：選擇缸套配件時，首要的是確保其與卡特 C15 發動機的型號完全適配。不同批次、不同應用場景下的 C15 發動機，其缸套的尺寸、規格等可能會存在細微差異，所以要依據發動機的具體編號以及原始設計參數來挑選對應的缸套。例如，有的發動機缸套在直徑尺寸上有嚴格的公差要求，如標準直徑為 137mm，公差范圍控制在 ±0.03mm 內，那就需要選擇在此公差范圍內的缸套，這樣才能保證與活塞、缸體等部件的良好配合，維持發動機正常的工作狀態。
質量把控：優先選擇原廠正品配件或者質量可靠、經過權威認證的品牌配件。原廠配件在材料、制造工藝等方面都遵循嚴格的標準，能最大程度地保證缸套的性能和使用壽命。像一些知名品牌的缸套，采用先進的鑄造工藝，如采用高壓鑄造結合特殊的熱處理工序，使得缸套內部組織致密，硬度、耐磨性等性能指標優異。在材質方面，優質的缸套多采用高強度合金鑄鐵，含有適量的合金元素如鉻、鉬等，能有效提高缸套的抗腐蝕、抗磨損能力，適應發動機長時間高負荷運轉的工況要求。
規格匹配：除了基本的尺寸適配外，還要關注缸套的其他規格參數是否符合要求。比如缸套的法蘭厚度、高度以及表面粗糙度等，這些參數都會影響到缸套與缸體、缸蓋的安裝配合以及密封性能。例如，缸套法蘭厚度如果不符合標準，過薄可能導致安裝后無法承受正常的螺栓預緊力和燃燒壓力，容易出現松動、漏氣等問題；過厚則可能使缸套突出量異常，影響活塞運動和發動機整體性能。所以要嚴格按照發動機的維修手冊或者技術規范要求，選擇各項規格參數都匹配的缸套配件。
維修過程中的關鍵要點

舊缸套的拆卸：在拆卸出現嚴重異常的舊缸套時，要嚴格按照操作規程進行。首先要確保發動機處于停機且充分冷卻的狀態，然后依次拆除與缸套相關聯的部件，如進排氣管道、氣門室蓋、活塞等，為缸套拆卸騰出操作空間。拆卸缸套時，可使用專用的拉拔工具，將拉拔工具的固定端牢固地連接在缸套上，通過旋轉拉拔工具的螺桿，緩慢且均勻地施加拉力，使缸套從缸體中平穩脫出。在這個過程中，要注意避免對缸體的缸筒內壁造成劃傷等損傷，若發現缸套與缸體之間存在粘連較緊的情況，不可強行拉拔，可適當使用一些松動劑進行浸潤后再嘗試拆卸。
缸體的檢查與修復：舊缸套拆卸后，要對缸體進行全面細致的檢查。查看缸體的缸筒內壁是否存在磨損、裂紋、腐蝕等問題，對于輕微的磨損，可以采用鏜缸等修復工藝，通過鏜削去除表面的損傷層，恢復缸筒的尺寸精度和表面光潔度。但如果缸體存在較深的裂紋或者嚴重的腐蝕，就需要評估其修復的可行性，有些情況下可能需要更換缸體才能徹底解決問題。同時，還要檢查缸體上與缸套安裝相關的部位，如缸套安裝孔的尺寸、形狀是否符合要求，若存在變形等情況，也要進行相應的修復處理，保證新缸套能夠準確無誤地安裝到位。
新缸套的安裝：安裝新缸套時，要先對缸套進行清潔和檢查，確保其表面無雜質、無磕碰損傷等。在缸套的外表面涂抹適量的潤滑油或者專用的安裝潤滑劑，便于其順利裝入缸體。將缸套按照正確的方向?qū)?zhǔn)缸體的安裝孔，使用壓力機或者專用的安裝工具，以均勻緩慢的壓力將缸套壓入缸體，直至缸套安裝到位，且缸套的法蘭面要與缸體的安裝平面貼合緊密、平整。在壓裝過程中，要時刻注意缸套的垂直度，防止出現傾斜安裝的情況，可通過使用直角尺等工具進行輔助測量和校準，確保安裝精度。
更換后需要進行的調試和檢驗工作
突出量的測量與調整：新缸套安裝完成后，首先要對缸套突出量進行精確測量，采用之前介紹過的合適測量方法，如使用百分表或者專用的缸套突出量檢測裝置等，按照測量步驟在多個位置進行測量，并將測量結果與標準范圍進行對比。如果突出量不符合標準，要及時分析原因并進行相應的調整，比如通過添加或更換墊片、微調缸套安裝位置等方式，使其達到規定的突出量標準要求。
活塞環的安裝與檢查：接著安裝活塞環，要選擇與新缸套及活塞適配的活塞環，并按照正確的順序和方向進行安裝，安裝過程中要注意避免活塞環出現扭曲、折斷等情況。安裝完成后，檢查活塞環與缸套內壁的配合間隙，可使用厚薄規進行測量，確保間隙在合理的技術范圍內，這樣才能保證活塞環的密封性能和正常工作。同時，還可以通過轉動活塞，觀察活塞環在缸套內的運動情況，看是否順暢，有無卡滯現象等。
整機調試與運行監測：完成上述部件的安裝與檢查后，將發動機的其他相關部件逐步安裝還原，然后進行整機調試。在初次啟動發動機時，要密切觀察發動機的啟動情況，包括啟動是否順暢、有無異常聲響等。啟動后，讓發動機在怠速狀態下運行一段時間，檢查各項儀表參數，如水溫、油壓、轉速等是否正常，觀察發動機的排氣情況，看是否有黑煙、白煙等異常排氣現象。之后，逐步增加發動機的負荷，繼續監測其運行狀態，重點關注動力輸出是否穩定、有無出現抖動、敲缸等異常情況，以及油耗是否在合理區間內。整個調試和運行監測過程要持續一定時間，確保發動機經過更換缸套等維修操作后能夠穩定、可靠地恢復正常性能，滿足實際使用需求。
總之，面對卡特 C15 柴油發動機總成缸套突出量嚴重異常的情況，要從配件選擇、維修操作到后續的調試檢驗等各個環節都嚴格把控，確保每一個步驟都準確無誤，這樣才能讓發動機重新煥發生機，正常投入使用，減少故障發生概率，延長發動機的使用壽命。

缸套的日常維護與保養
 正確的使用習慣
在日常使用卡特 C15 柴油發動機時，養成正確的操作習慣對于保護缸套至關重要，這能從使用層面減少缸套出現問題的可能性，以下是一些關鍵要點。
首先，要避免發動機長時間超負荷運轉。我們知道，引擎負荷是影響柴油機氣缸套磨損的主要因素，負荷大、轉速快、工作時間長時，磨損程度也會隨之增加。在高負荷狀態下，氣缸套與活塞之間的壓力會變大，摩擦力會增加，磨損也會加劇。例如在一些礦山開采作業中，如果長時間讓卡特 C15 發動機處于超負荷的狀態去吊運重物或者破碎礦石，缸套所承受的壓力和摩擦力遠超正常水平，這會加速缸套的磨損，使其使用壽命大幅縮短。所以，應按照設備的額定功率和負荷要求合理使用發動機，在遇到需要高負荷運行的任務時，盡量合理安排工作時間，適當讓發動機有休息調整的間隙，避免連續長時間的高負荷運轉。
其次，保持冷卻液和潤滑油的正常狀態也不容忽視。冷卻液能夠保持引擎溫度穩定，對氣缸套的保護起著關鍵作用，如果冷卻系統出現問題，就容易導致溫度過高，加速缸套的磨損。要定期檢查冷卻液的情況，查看冷卻液的液位是否在正常范圍，冷卻液是否出現變質等情況，及時補充或更換冷卻液，并且要確保冷卻系統的各個部件，如水泵、散熱器等都能正常工作，保證冷卻液可以在發動機內正常循環，帶走多余的熱量。而潤滑油對于缸套來說，就如同保護的 “潤滑劑”，適當?shù)臋C(jī)油潤滑能夠減少摩擦，保護氣缸套。選擇質量合格、適合發動機型號的潤滑油，并按照規定的時間和里程進行更換，同時，要保證潤滑油的清潔度，采用優質機油濾芯，防止雜質混入潤滑油中，加劇缸套的磨損。比如有的設備因?yàn)殚L(zhǎng)期使用劣質機油濾芯或者不更換已遭到污染的機油，使得活塞環和氣缸套加快磨損，甚至造成機油噴嘴被機油雜質堵塞，失去其噴油冷卻活塞的效能，導致活塞缸套和活塞環溫度過高而使缸套組件工作失效。
另外，正確的冷車啟動和停車操作也很重要。在冷車啟動時，尤其是寒冷季節，缸套表面潤滑油膜的形成條件很差，這時最好用手搖轉曲軸 20 圈左右或用起動裝置帶動曲軸轉 10s 左右，待有機油壓力后再起動，并且應根據柴油機本身的特點和環境條件采取必要的暖車措施。而在停車時，熄火之前應使柴油機低速運轉 3min 左右，嚴禁剛起動時和熄火之前猛轟油門，讓發動機有一個平穩過渡的過程，避免因?yàn)橥蝗坏臏囟茸兓蛘邲_擊對缸套造成損傷。
還要盡量避免工況的突變。柴油機剛起動時，切勿立即滿負荷工作，工作過程中，速度和負荷的變化也不應太急劇，避免頻繁的起動。因?yàn)榧眲〉墓r變化會使缸套受到的作用力瞬間改變，容易引發一些潛在的問題，像活塞與缸套之間的配合可能會因?yàn)橥蝗坏臎_擊出現異常，進而影響缸套的正常使用。
總之，只有在日常使用中養成這些正確的操作習慣，才能讓卡特 C15 柴油發動機的缸套處在一個相對良好的工作環境中，延長其使用壽命，保障發動機穩定可靠地運行。
定期檢查與維護要點
對卡特 C15 柴油發動機的缸套進行定期檢查和維護有著重要意義，這有助于及時發現問題并采取相應措施，延長缸套的使用壽命，以下為大家介紹需要重點關注的檢查項目以及對應的維護保養手段。

重點檢查項目
缸套的磨損情況：定期查看缸套的內表面是否有磨損痕跡，比如是否出現劃痕、拉傷等現象。可以通過內窺鏡等工具深入缸套內進行觀察，同時也可以測量缸套的內徑，對比新缸套的標準尺寸，查看是否存在尺寸變化，一般當缸套磨損量超過一定限度（如不同缸徑對應的磨損極限值）時，燃燒室就會失去密封性，影響發動機性能，所以要掌握和控制缸套磨損狀況，防止發生過度磨損。例如，在一些長時間使用的工程機械發動機中，缸套內壁可能會因?yàn)榛钊h(huán)的長期摩擦以及雜質的影響，出現局部磨損，導致缸套與活塞之間的間隙增大，影響動力輸出和燃油經濟性。
突出量的變化：缸套突出量是保障發動機正常運行的關鍵指標之一，需要定期進行測量，看其是否在相應應用場景下的標準范圍內。如前面所述，不同工況下缸套突出量標準有所不同，像在農業領域的農用拖拉機上，標準范圍一般在 0.05 - 0.08mm 之間，而在采礦領域的設備中，可能是 0.10 - 0.15mm。通過使用合適的測量工具（如百分表、專用缸套突出量檢測裝置等），按照正確的測量方法，在多個位置進行測量并記錄數據，若發現突出量超出標準范圍，不論是過大還是過小，都要及時分析原因并處理，因?yàn)檫@會引發諸如活塞環偏磨、機械敲缸、氣密性變差等諸多問題，影響發動機正常工作。
與活塞的配合狀態：檢查活塞與缸套之間的配合間隙是否合適，間隙過大，則會導致柴油機功率下降、壓縮力不足、起動困難等故障現象；間隙過小時，又會造成活塞和汽缸內壁拉傷或咬死等故障現象?？梢圆捎萌叩裙ぞ哌M(jìn)行測量，確保二者配合良好。同時，還要查看活塞環的磨損情況，正常情況下活塞環與缸套內壁均勻接觸，磨損痕跡相對較為均勻，若出現偏磨現象，某一側的活塞環磨損明顯比另一側嚴重，有較深的劃痕或者磨薄的區域，往往意味著缸套突出量等因素改變導致活塞環受力不均，也反映出活塞與缸套的配合可能存在問題，需要進一步排查原因。
其他相關部件狀況：除了缸套自身和與活塞的配合情況外，還需關注與缸套相關聯部件的狀態。例如檢查氣缸蓋結合平面的平面度，因?yàn)闅飧滋椎纳隙嗣媸怯蓺飧咨w通過氣缸墊進行壓緊的，如果氣缸蓋的結合平面翹曲變形，將無法壓緊和密封氣缸，所以應當用直尺放在氣缸蓋平面上，用厚薄規測量?jī)烧呓佑|處的間隙，要求氣缸蓋的平面度誤差不大于規定值（如 0.05～0.10mm），否則應對氣缸蓋平面采取刮削、研磨、磨削或者銑削等方法予以修復。另外，對于濕式氣缸套，要檢查阻水圈在氣缸套安裝環槽中的配合狀況，橡膠阻水圈應彈性良好，粗細均勻，表面無損傷，且安裝落槽后的阻水圈的外緣要凸起氣缸套環槽邊緣一定高度（如 0.3～0.5mm），防止出現漏水或安裝困難等問題。
維護保養手段
清潔工作：定期對缸套及周邊部件進行清潔是基礎的維護保養措施。使用干凈的擦拭布以及適當?shù)那鍧崉?，去除缸套表面、氣缸體內壁以及活塞等部位的油污、灰塵以及其他雜質等，這些雜質如果附著在表面，不僅可能影響測量工具與缸套的接觸精度，導致測量結果出現偏差，還會加劇部件之間的磨損，影響發動機的正常運行。尤其要重點清潔缸套的上端面以及與氣缸體的結合部位、活塞環等關鍵位置，保證發動機內部的清潔環境。
潤滑維護：按照規定的周期和要求，及時更換潤滑油，并且在添加潤滑油時，要確保潤滑油的質量符合卡特 C15 發動機的使用標準，經過充分沉淀和過濾后再加入。同時，可以在一些關鍵的摩擦部位，如活塞與缸套之間，適量添加一些高質量的潤滑脂，進一步增強潤滑效果，減少磨損。例如在安裝活塞環時，可在活塞環表面涂抹適量的潤滑油，便于其順利裝入缸套，并且在初始運行階段能更好地起到潤滑保護作用。
部件調整與更換：當通過檢查發現缸套或相關部件出現問題時，要及時進行調整或更換。如果缸套突出量出現輕微異常，可以采用添加墊片、微調安裝位置等調整方法來修正；若缸套磨損嚴重、出現裂紋等無法修復的情況，則需要更換新的缸套，并且在更換時要嚴格按照操作規程進行，選擇適配的、質量可靠的缸套配件，同時對與缸套配合的部件（如活塞、活塞環等）也進行相應的檢查和更換，確保新的部件之間能夠良好配合。另外，對于像氣缸蓋平面度不符合要求、阻水圈損壞等問題，也要及時采取對應的修復或更換措施，保障整個發動機系統的正常運行。
通過對這些重點項目的定期檢查以及相應的維護保養手段的實施，能夠讓卡特 C15 柴油發動機的缸套始終保持良好的狀態，為發動機的穩定高效運行提供有力保障，減少故障發生概率，延長發動機的整體使用壽命
