CAT發動機活塞壓縮位置上靜點的查找檢查方法

卡特CAT發動機轉動

SAE標準的卡特CAT發動機曲柄軸轉動方向從卡特CAT發動機飛輪末端看為逆時針轉動。

找出1號活塞壓縮位置的上靜點

定時螺栓位置
（1）外蓋（2）定時螺栓（3）定時螺栓孔插塞

1.       從飛輪罩右前側卸下外蓋（1）和定時孔插塞。在某些卡特CAT發動機上，外蓋和定時螺栓孔插塞位于左側。

2.       將定時螺栓（2）[使外蓋（1）與飛輪罩固定的長螺栓]放入飛輪罩的定時孔中。使用9S9082卡特CAT發動機車刀（4）和一個1/2英寸傳動棘輪扳手按照卡特CAT發動機正常轉動時轉動方向來轉動飛輪，直到定時螺栓與飛輪螺紋孔嚙合。

注：如果飛輪的轉動不在定時螺栓和螺紋孔的接合點，飛輪必須是與卡特CAT發動機正常轉動成大約30度的對角位置。按卡特CAT發動機轉動方向轉動飛輪直到定時螺栓與螺紋孔嚙合。進行這個步驟的原因是確認當1號活塞到達上靜點時齒輪間會出現空隙。

3.       卸下1號汽缸蓋的閥套。

定時螺栓的安裝（典型示意圖）
（2）定時螺栓（4）9S9082卡特CAT發動機車刀

4.       當1號活塞在進行壓縮沖程時，1號汽缸的進氣閥和排氣閥都處于完全關閉位置。如果搖臂不能移動且閥門稍微打開，1號汽缸則處于排氣沖程。參看曲柄軸氣門間隙位置設定表以獲得汽缸在安裝了定時螺栓后，在經過檢查/經過調節后的曲柄軸沖程位置。

注：當確認了實際沖程位置，并需要其他沖程位置時，有必要從飛輪上卸下定時螺栓并按卡特CAT發動機正常轉動方向?qū)w輪轉動一周。

汽缸和閥門位置圖（3516型）

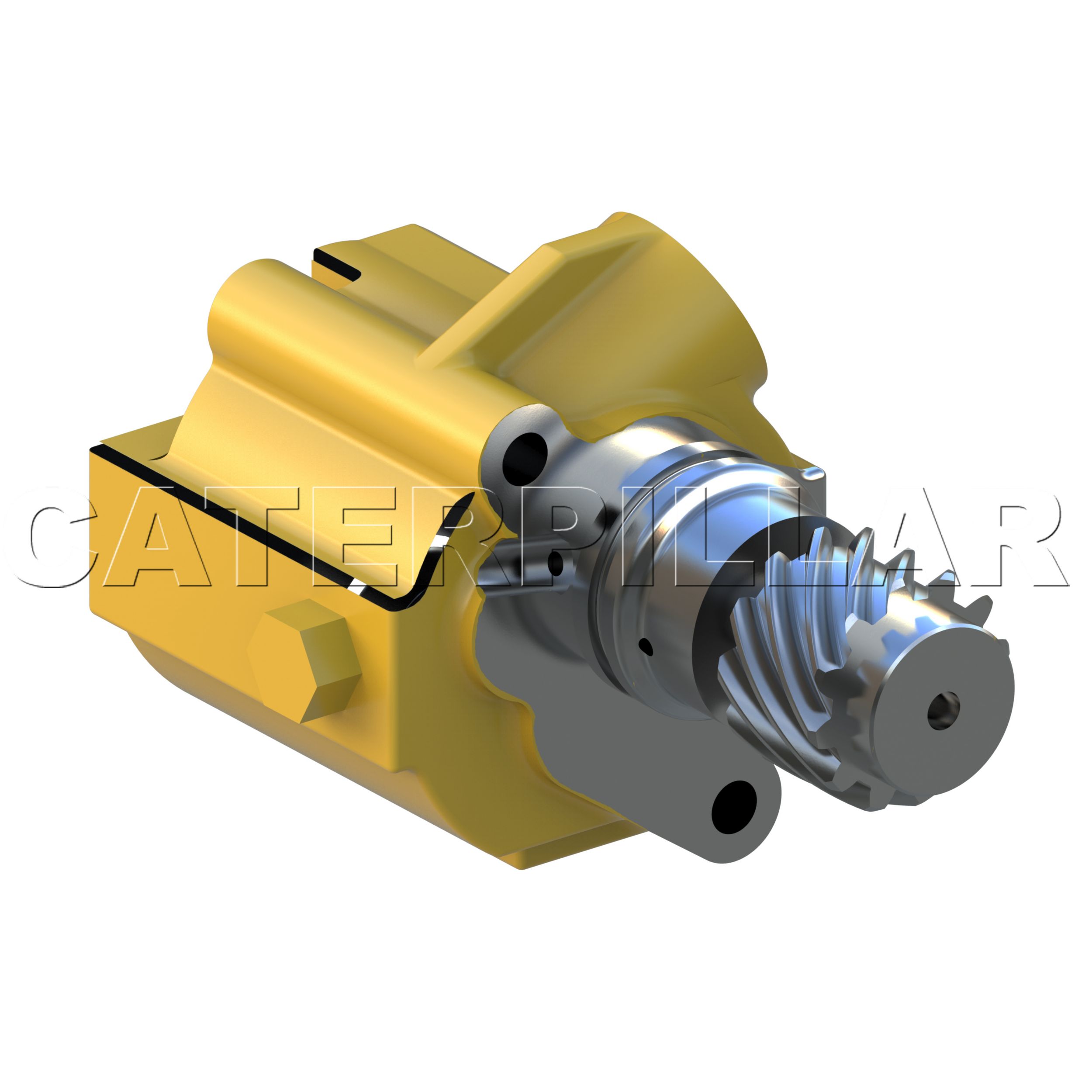

142-2818: 泵組件

噴油泵

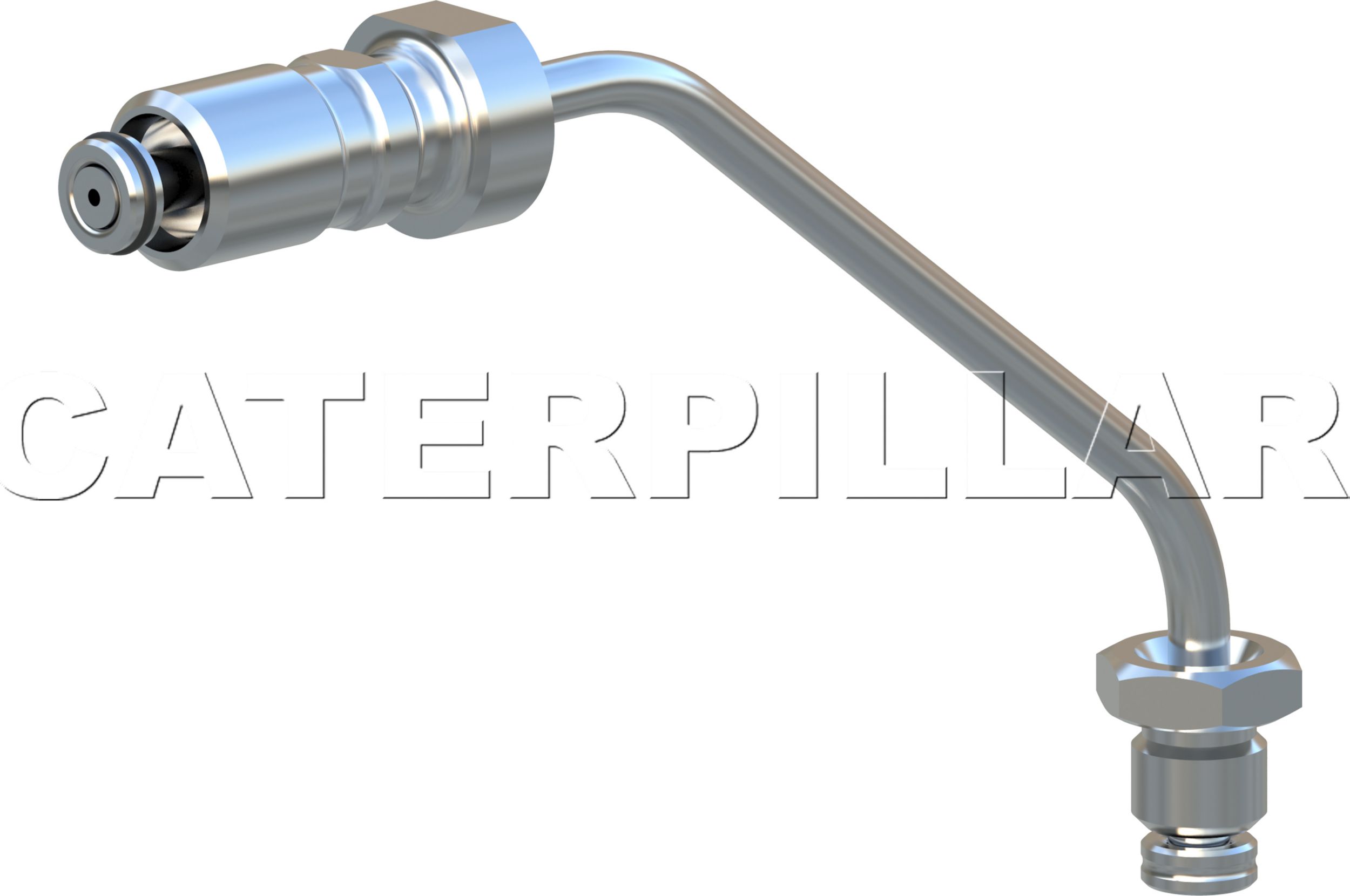

145-6631: 燃油管組件

噴油管線

145-6632: 燃油管組件

噴油管線

145-6633: 燃油管組件

噴油管線

145-6634: 燃油管組件

噴油管線

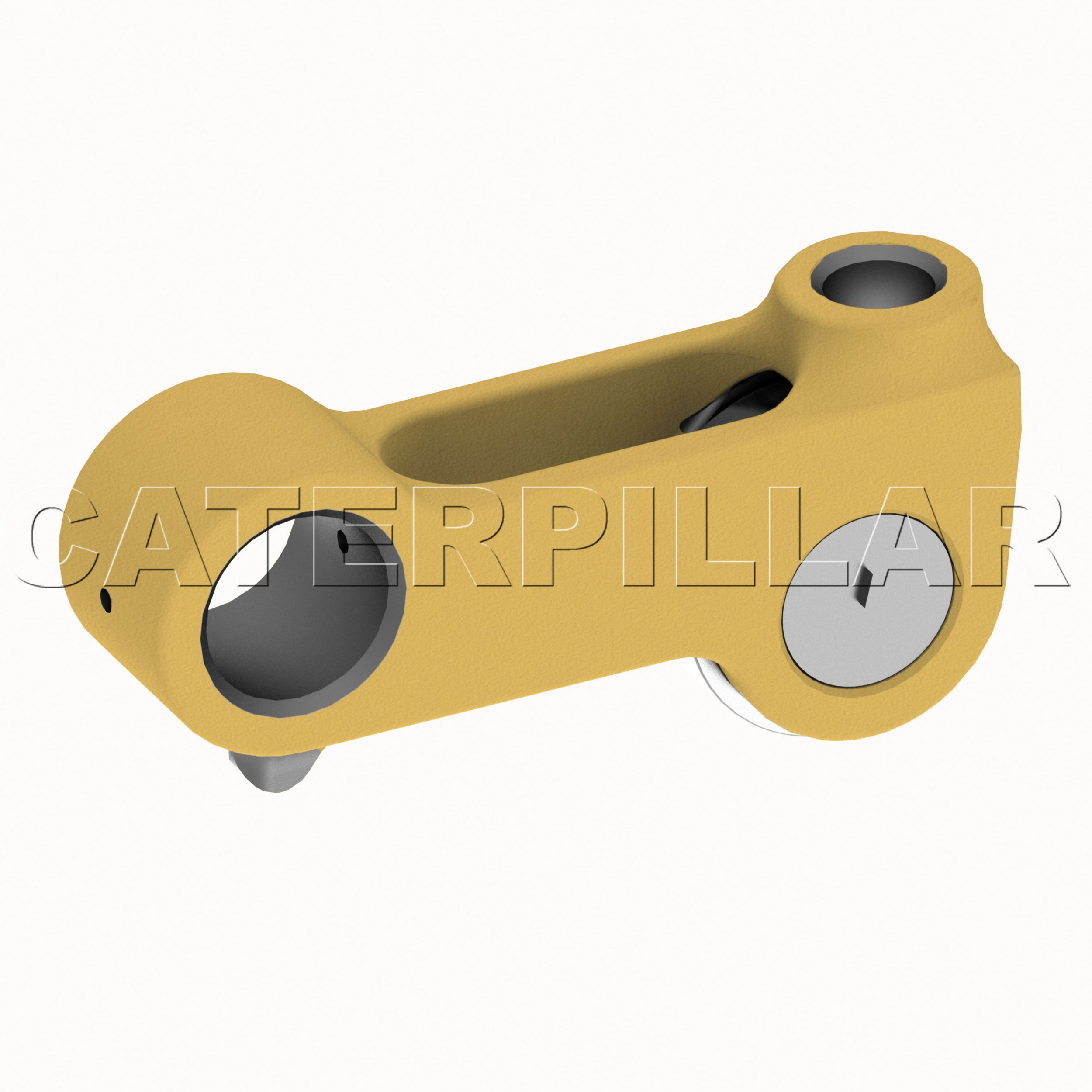

146-8147: 臂組件

燃油泵挺桿臂

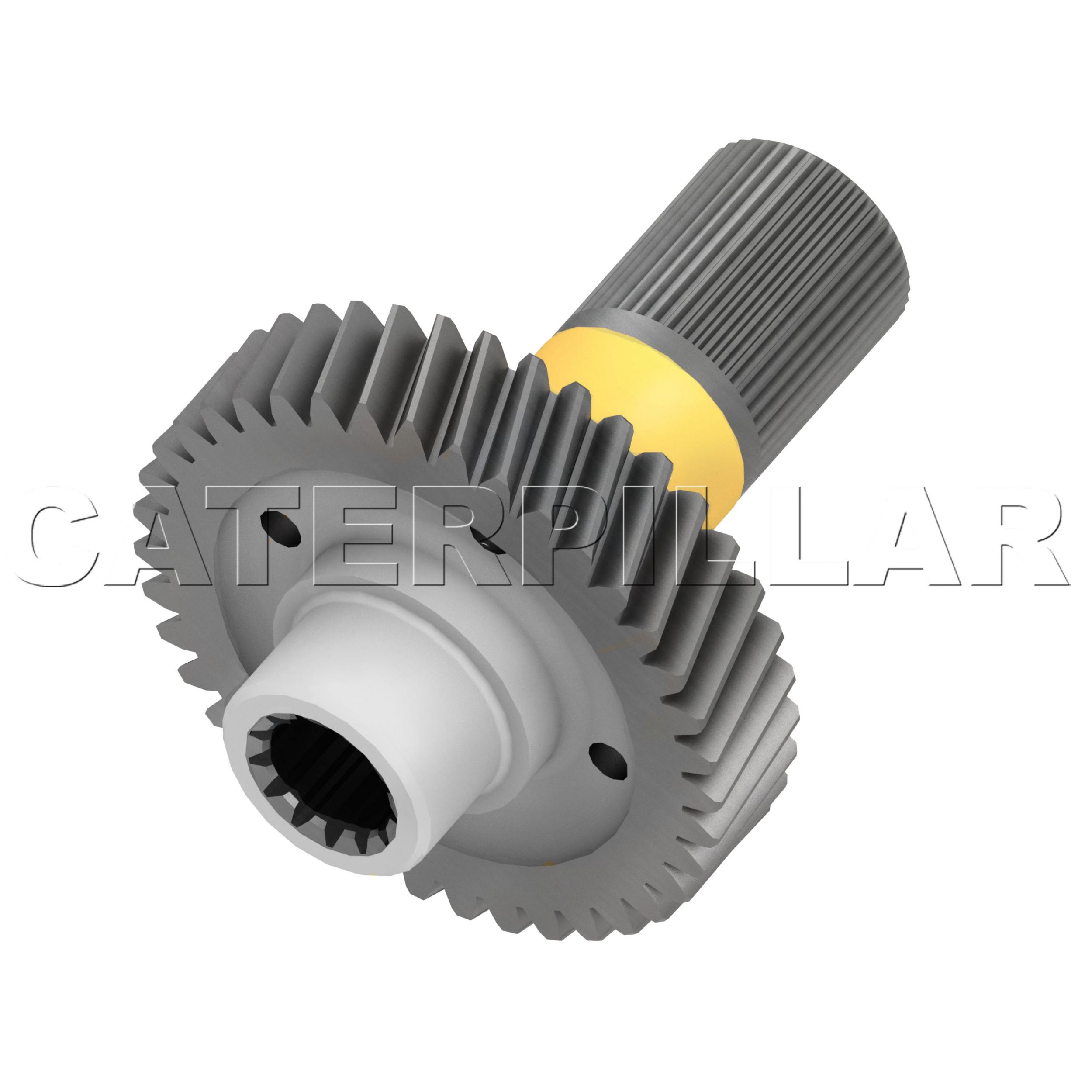

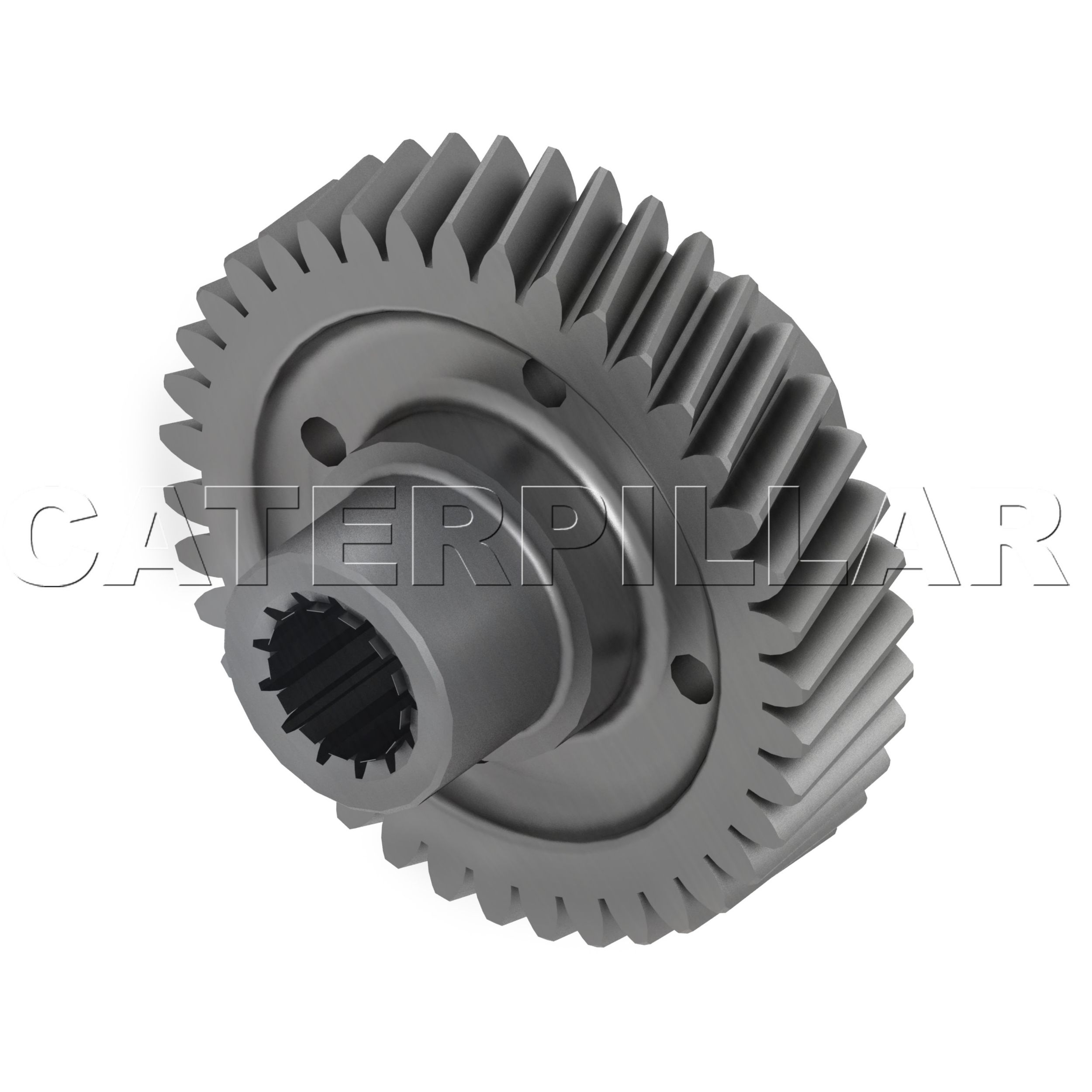

148-7397: 齒輪

泵驅動齒輪

148-7399: 齒輪

泵驅動齒輪

148-7499: 開關組件

燃油泵開關

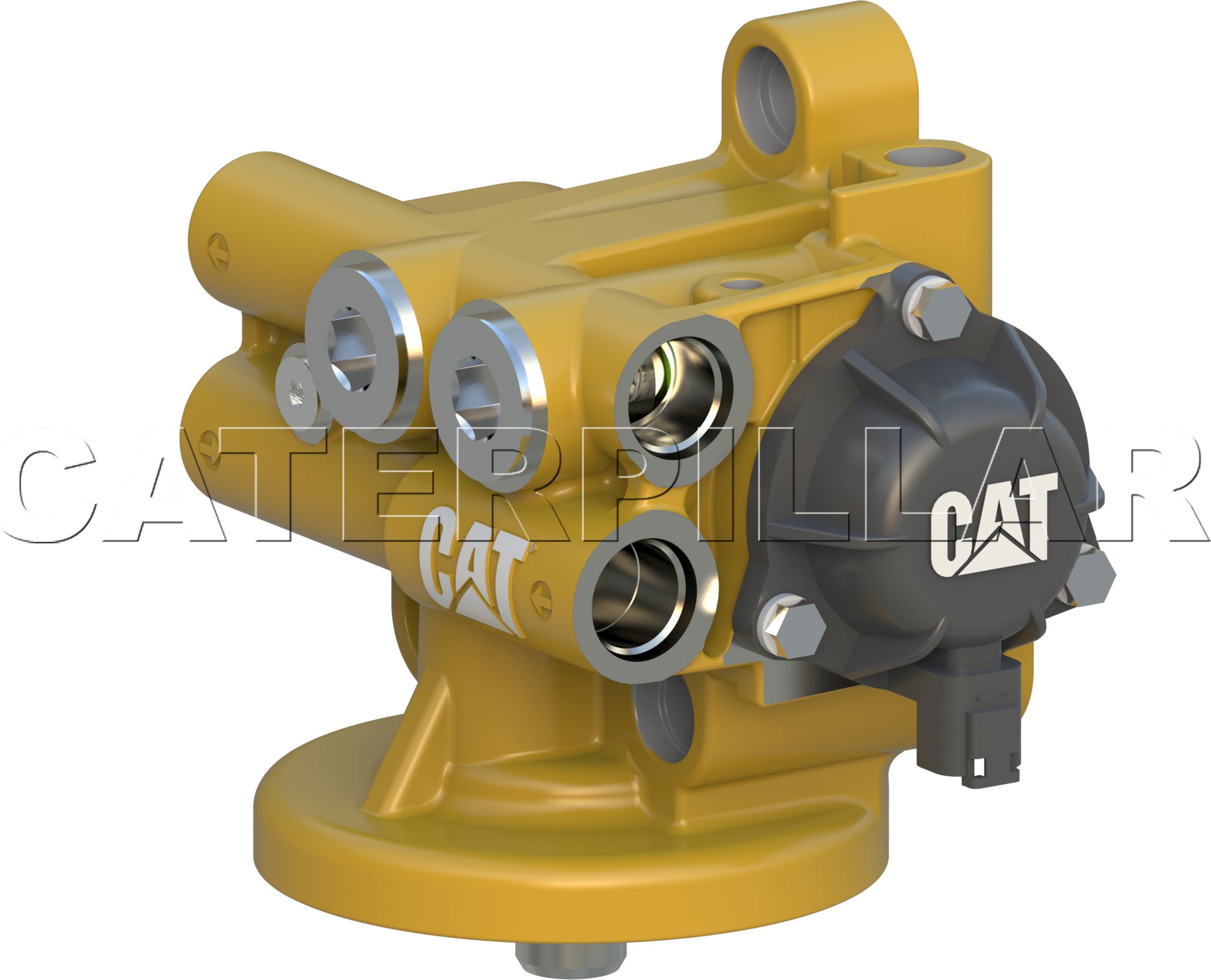

149-2685: 注油泵總成

燃油注油泵

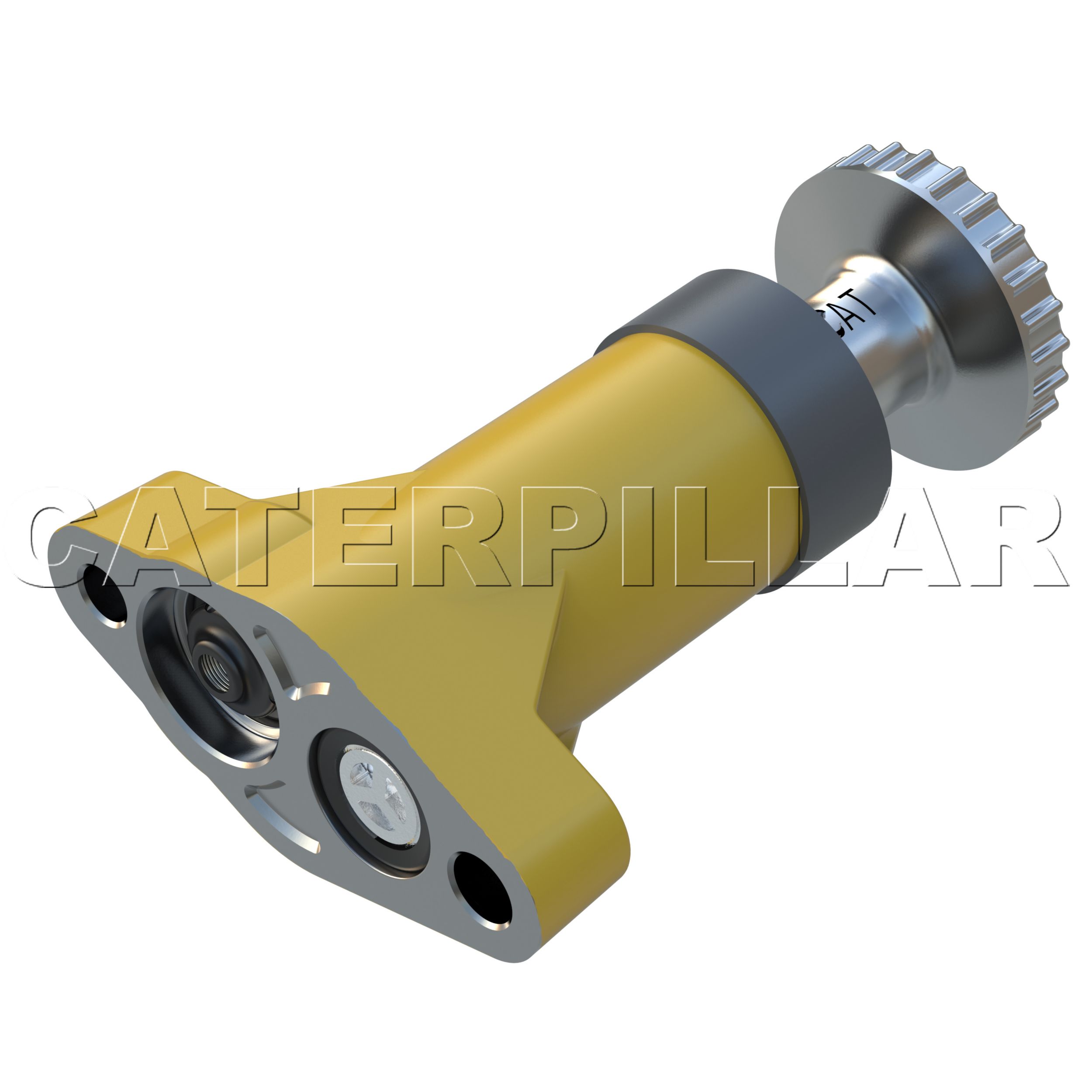

152-4534: 分動器泵

輸油泵

153-3832: 燃油管組件

噴油管線

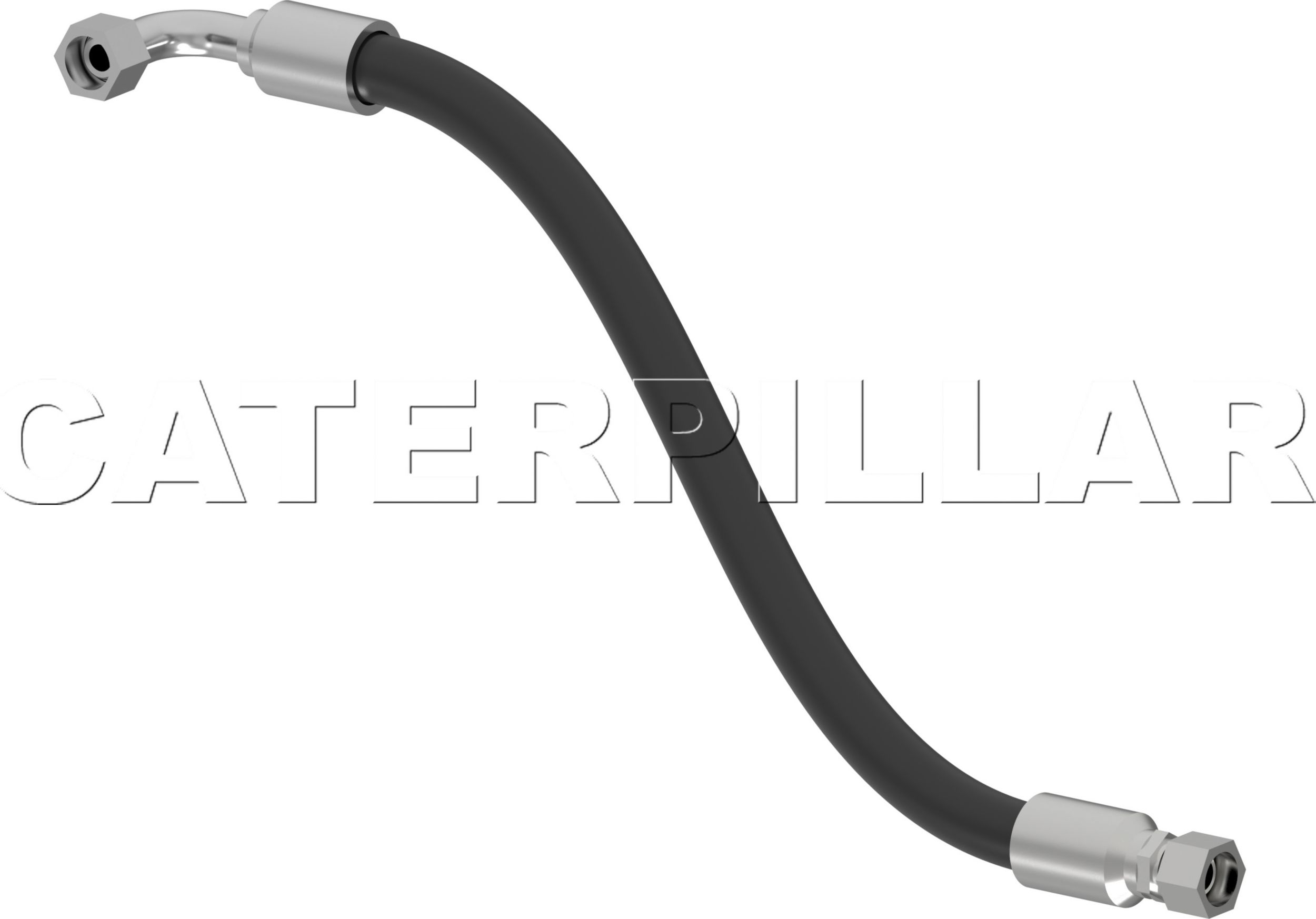

154-2944: 軟管組件

輸油泵軟管

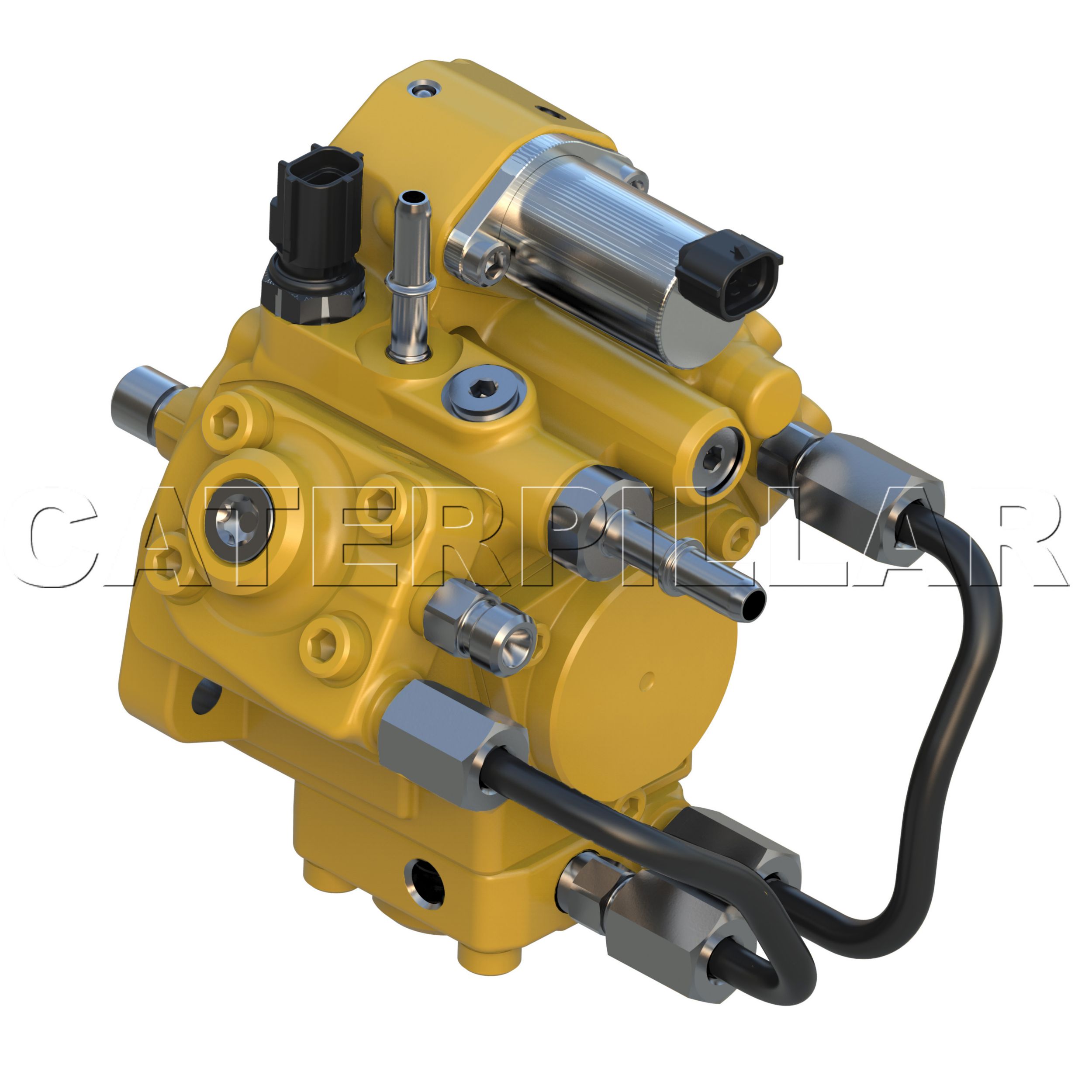

160-6594: 噴油泵組件

噴油泵

162-2220: 單向閥

噴油泵單向閥

162-3904: 燃油注油泵組件

燃油注油泵

162-6249: CAT® 噴油泵

噴油泵

162-9608: 噴油泵總成

液壓單體噴油泵

164-9766: 基座組件

燃油注油泵

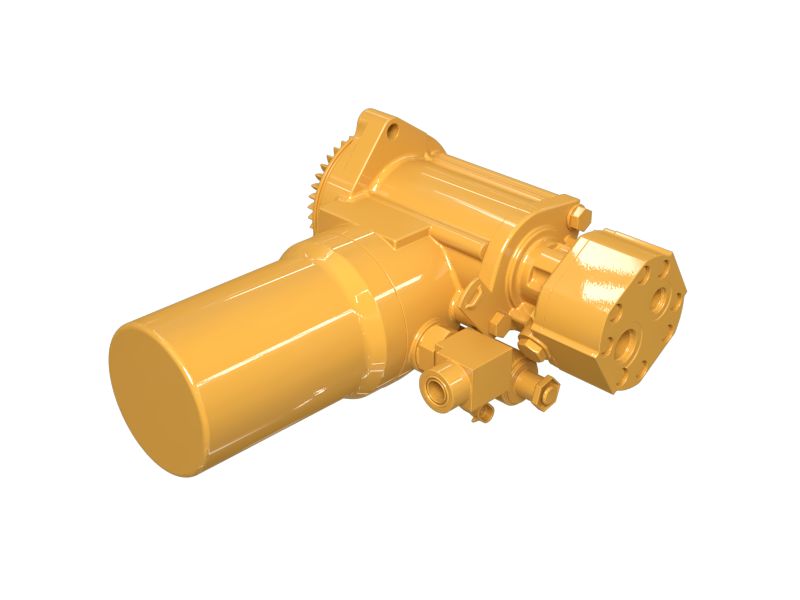

165-1435: 電機泵總成

輸油泵

165-1436: 電機泵總成

輸油泵

165-4962: 電機泵總成

輸油泵

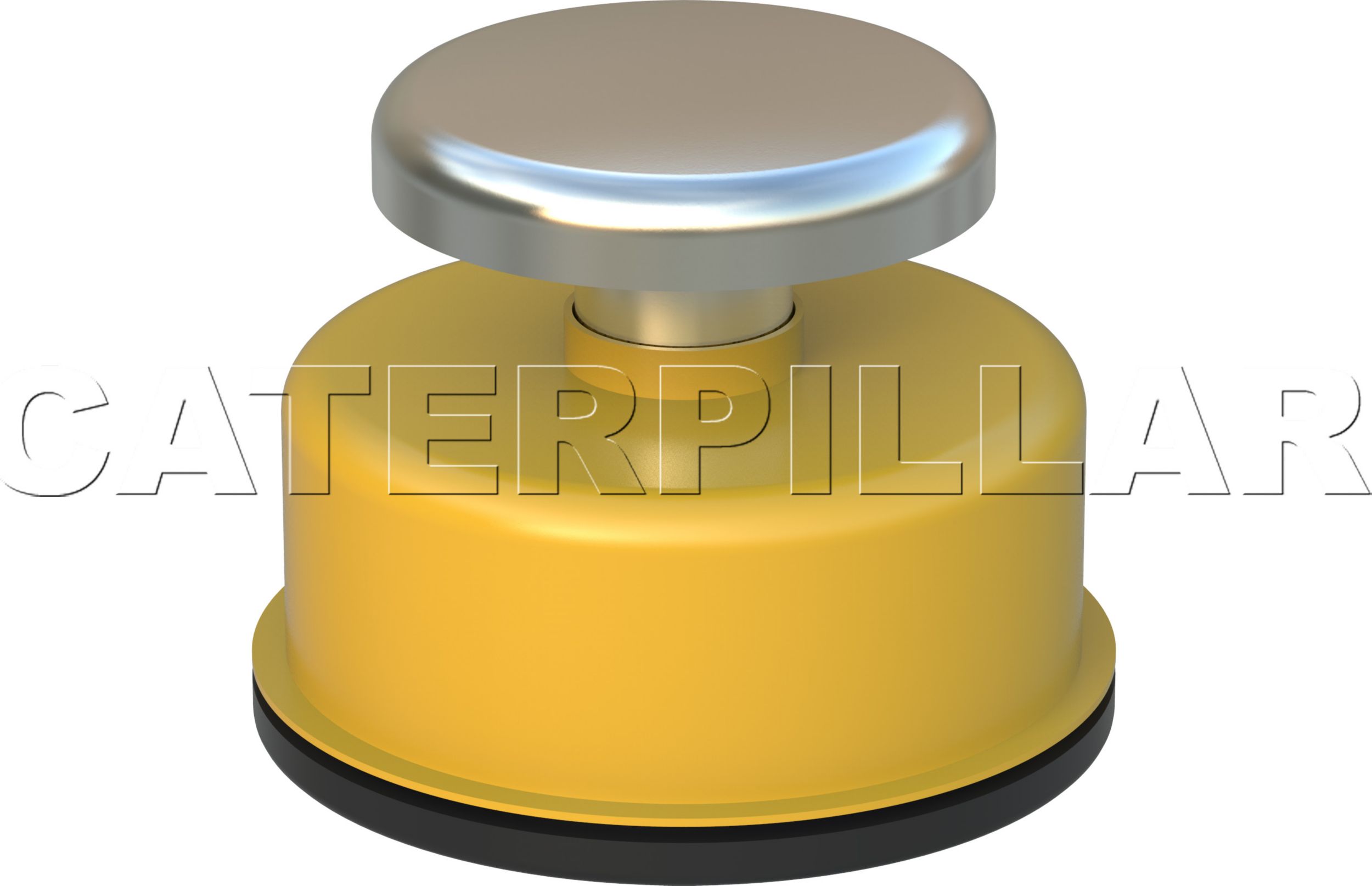

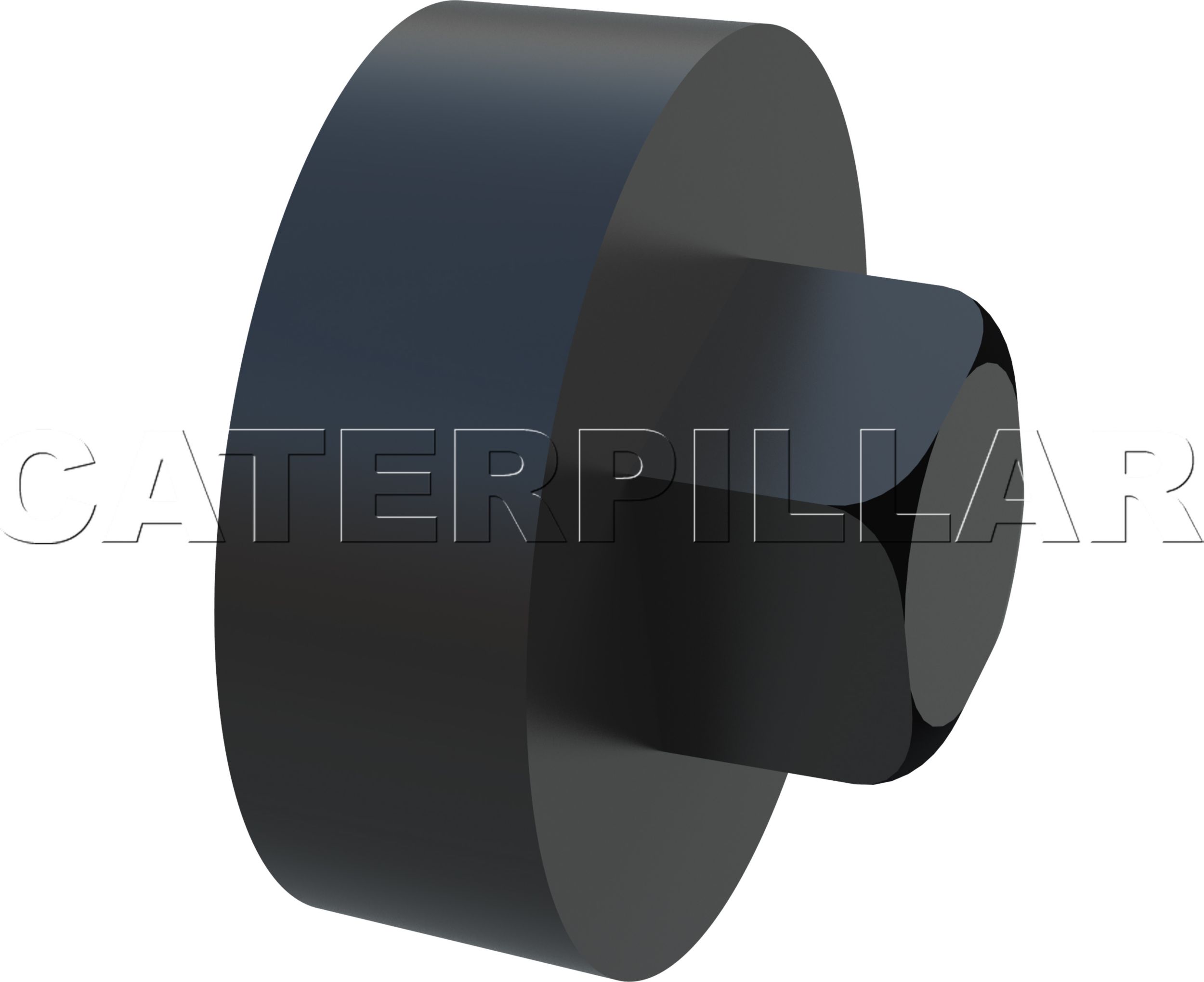

166-5009: 螺塞

輸油泵塞

169-0101: 燃油管組件

噴油管線

169-0102: 燃油管組件

噴油管線

169-0103: 燃油管組件

噴油管線

169-0104: 燃油管組件

噴油管線

169-0105: 燃油管組件

噴油管線

169-0106: 燃油管組件

噴油管線

169-0107: 燃油管組件

噴油管線

169-0108: 燃油管組件

噴油管線

169-0109: 燃油管組件

噴油管線

169-0110: 燃油管組件

噴油管線

169-0111: 燃油管組件

噴油管線

169-0112: 燃油管組件

噴油管線

169-2130: 閥組件

輸油泵閥

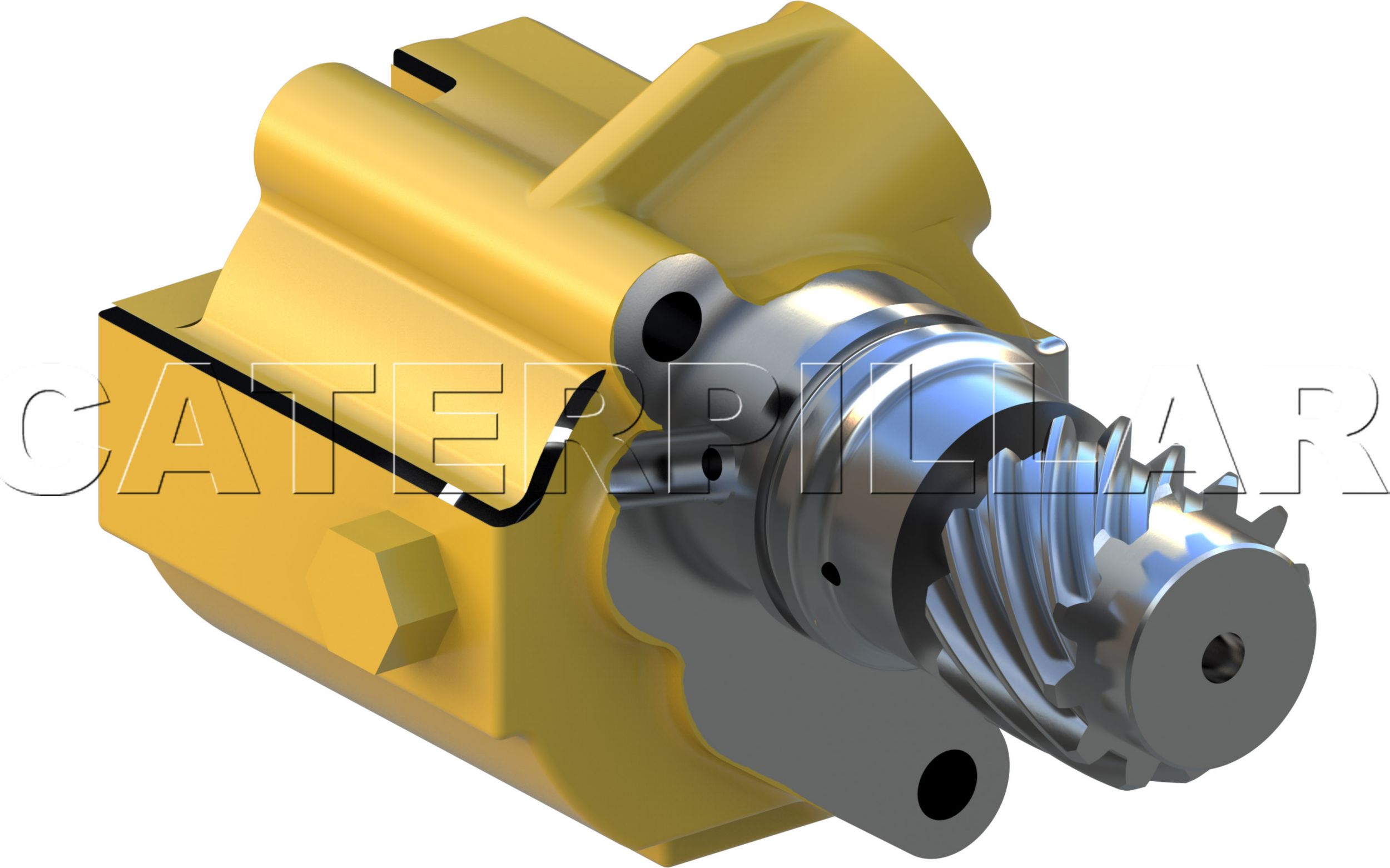

170-4007: 泵組件

輸油泵

170-4009: 墊片

輸油泵墊片

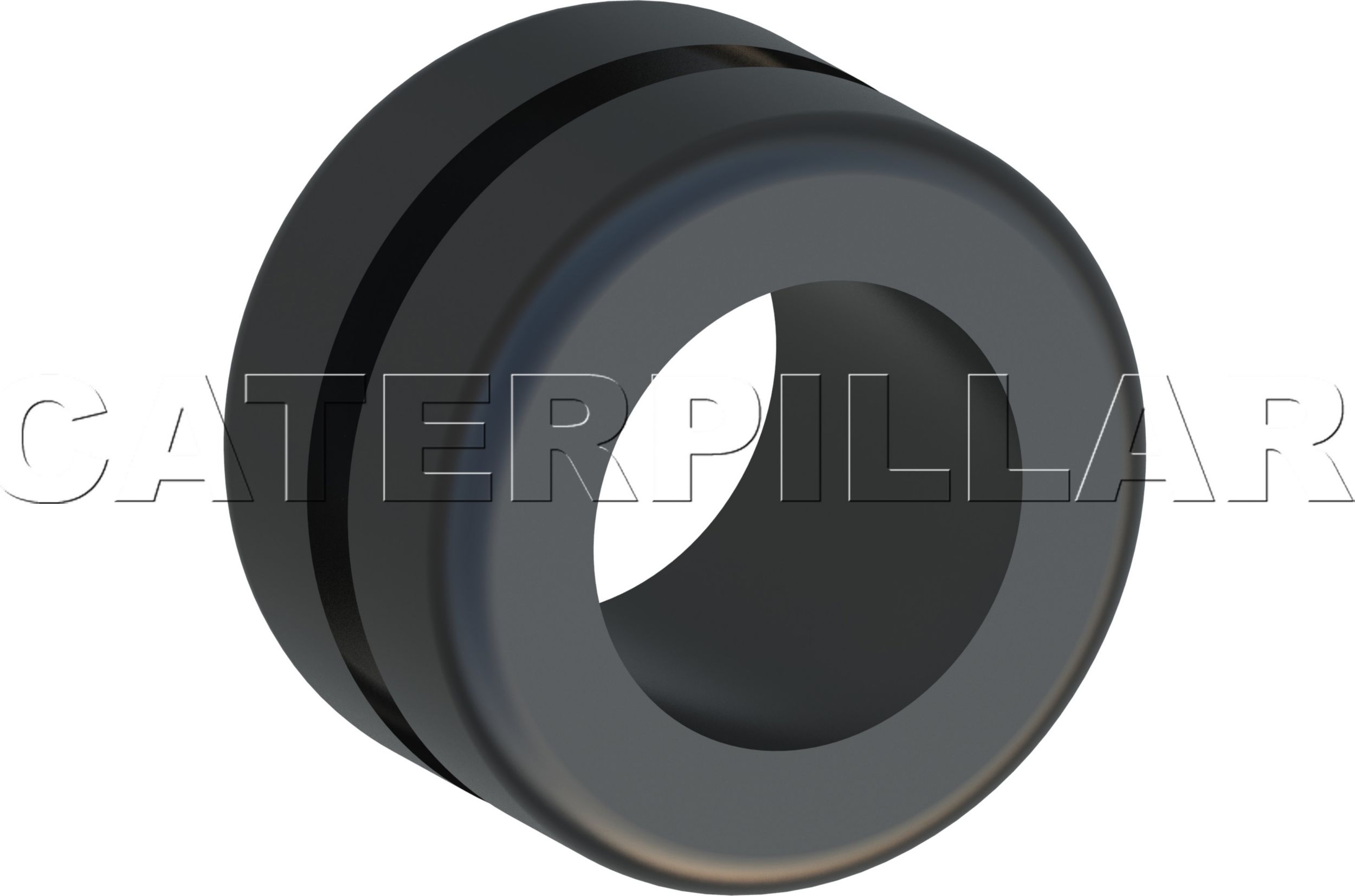

170-4010: 密封件
